고체 인산 촉매 시스템은 활성 오르토인산 및 피로인산 제제를 다공성 실리카 지지 매트릭스와 결합하여 고성능 이종 산 촉매를 형성합니다.
고순도 고체 인산 촉매 의 합성에는 농축된 액체 인산과 자연적으로 발생하는 규산 물질(주로 규조토 또는 키젤구르)을 혼합하는 과정이 포함됩니다. 이 혼합물은 섭씨 200도에서 400도 사이의 높은 온도에서 제어된 하소를 거칩니다. 열 활성화 동안 액체 산은 실리카 표면의 자유 수산기와 화학적으로 반응하여 인산 규소, 주로 피로인산 규소 및 오르토인산 규소의 복잡한 네트워크를 형성합니다. 생성된 촉매 펠릿은 미세한 기공 채널 내에 고정된 상호 분산된 유리 인산을 포함하는 조밀한 구조를 유지합니다. 총 유리산도와 산성 종의 특정 분포는 압출된 펠렛의 전반적인 촉매 활성과 기계적 강도를 결정합니다.
산업 안정성을 보장하기 위해 화학 엔지니어는 유리 인산과 전체 실리카의 비율의 균형을 맞춥니다. 과도한 유리산은 초기 활성을 높이지만 펠렛의 기계적 분쇄 강도를 극적으로 낮추어 조기 층 압축, 압력 강하 서지 및 고정층 반응기 내부의 진흙을 초래합니다. 반대로, 유리산 함량이 낮은 과소성 촉매는 과도한 기계적 경도를 나타내지만 산업 반응 속도를 유지하기에 충분한 브론스테드 산 부위가 부족합니다. 정련사는 정기적으로 물리적 특성을 평가하여 촉매가 장치 로딩 및 시동 작업 중에 열 충격과 기계적 부하를 견딜 수 있는지 확인합니다.
매개변수/특징 | 표준 기술 사양 | 처리에 미치는 영향 |
활성산 함량 | 60wt% ~ 72wt% P2O5 상당 | 전반적인 브뢴스테드 산점 밀도를 제어합니다. |
지원 매트릭스 자료 | 하소된 규조토 / Kieselguhr | 구조적 틀과 기공 분포 제공 |

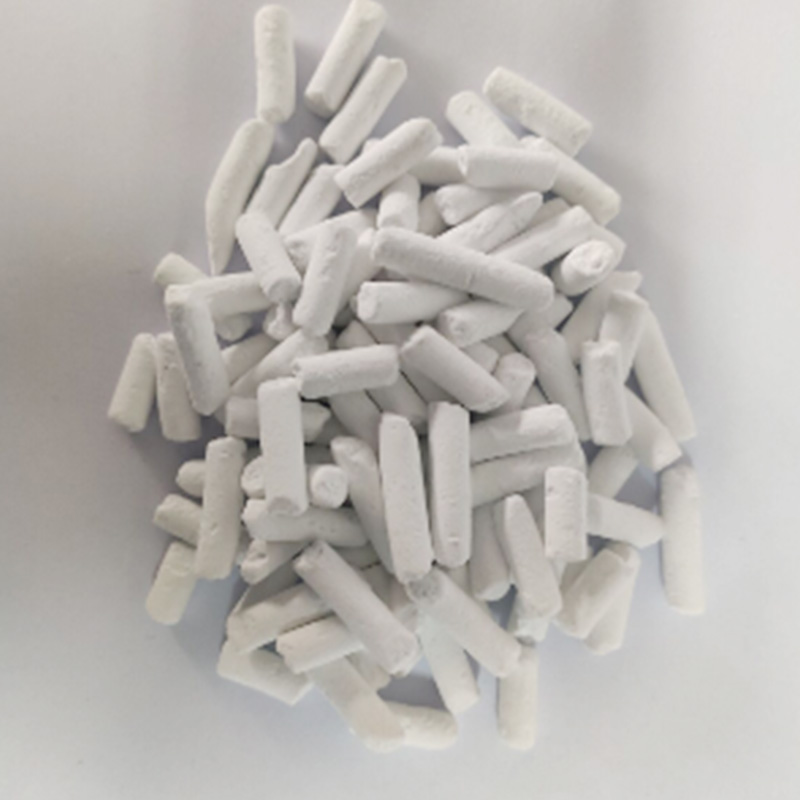

일반적인 펠릿 모양 | 압출물(직경 3.0mm ~ 5.0mm) | 고정층 차압 강하 최소화 |
벌크 밀도 | 0.85g/cm3 ~ 1.05g/cm3 | 총 원자로 질량 부하 요구 사항을 지정합니다. |
평균 분쇄 강도 | 15 N/mm 반경 방향 강도보다 큼 | 베드 매스 하에서 물리적 열화를 방지합니다. |
표면적 | 10m2/g ~ 30m2/g | 산 분산 및 접촉 효율 결정 |
최대 총 표면적이 아닌 세심하게 맞춤화된 기공 부피 분포를 사용하여 촉매 지지 매트릭스를 엔지니어링하는 이유는 무엇입니까? 상업용 장치에서 초미세 미세 기공은 무거운 올리고머 중합체의 국부적인 응축으로 인해 기공 입구가 빠르게 막히고 활성 부위가 빠르게 비활성화됩니다. 유럽의 정유소 고객은 다양한 공급 수화 수준에서 높은 기계적 무결성과 일관된 활성 산 유지를 우선시합니다. 미세 다공성보다 거대 다공성을 최적화함으로써 고체 인산 촉매는 높은 산 강도를 유지하는 동시에 코크스 전구체가 응축되기 전에 중탄화수소 중간체를 펠렛 구조 밖으로 확산시킬 수 있습니다.
고체 인산 촉매 충전물은 주로 안정적인 탄소 양이온 중간체를 생성하기 위해 공급 올레핀을 쉽게 양성자화하는 강력한 브론스테드 산 중심으로 기능합니다.
고체 인산 촉매 의 기본 화학은 유리 오르토인산 및 피로인산 종에 존재하는 산성 수산기 그룹으로부터의 양성자 전달에 의존합니다. 에틸렌, 프로필렌 또는 부틸렌과 같은 원료 공급 분자가 활성 기공 구조로 확산되면 촉매 산 부위가 알켄의 이중 결합을 양성자화합니다. 이 초기 단계는 반응성 탄수화물을 생성합니다. 이 카보양이온은 인접한 양성자화되지 않은 올레핀 분자에 친전자성 첨가를 빠르게 진행하여 사슬 전파를 시작하고 반응기 체류 시간 및 온도 프로파일에 따라 이량체, 삼량체 또는 사량체 중간체를 형성합니다.
탄수화물 양이온 안정성은 반응 속도와 생성물 이성질체 분포를 제어합니다. 2차 및 3차 탄수화물 양이온은 산성 부위에서 빠르게 형성되어 분지형 탄화수소의 선택적인 생산을 촉진합니다. 벤젠과 프로필렌으로부터 큐멘을 합성하는 것과 같은 방향족 알킬화 공정에서 생성된 이소프로필 탄소 양이온은 방향족 고리에서 친전자성 치환을 수행합니다. 브뢴스테드 산도를 정밀하게 조정하면 통과당 높은 전환율을 보장하는 동시에 무거운 폴리알킬화 방향족 화합물을 형성하는 원치 않는 2차 알킬화 반응을 억제합니다.
정유업체는 촉매층 전반에 걸쳐 산점 밀도와 강도를 관리하여 반응 동역학을 엄격하게 제어해야 합니다. 강한 브뢴스테드 부위는 빠른 분해와 중합을 촉진하는 반면, 약한 부위는 경제적인 작동 온도에서 올레핀 양성자화를 시작하지 못합니다. 의 물리적 구조는 고체 인산 촉매 견고한 인산 규소 구조 내에서 이러한 산성 중심을 격리하여 빠른 산 이동을 억제하는 동시에 액체 공급 반응물과 활성 양성자 간의 상호 작용을 최대화합니다.
고체 인산 촉매 베드는 경질 정제소 올레핀을 자동차 가솔린 혼합 원료, 노넨 및 도데센을 포함한 고가치 분지형 탄화수소로 전환합니다.
현대 석유 정제에서 C3 및 C4 올레핀의 촉매 축합 또는 올리고머화는 고체 인산 촉매 기술의 주요 응용 분야입니다. 유동 촉매 분해(FCC) 배출 가스에는 상당량의 경질 알켄, 주로 프로필렌과 다양한 부텐 이성질체가 포함되어 있습니다. 이러한 가벼운 부분을 의 고정층 위로 통과시키면 고체 인산 촉매 가치가 낮은 가스 흐름이 액체 탄화수소 부분으로 변환됩니다. 주요 상업용 유분에는 높은 연구 옥탄가(RON > 95)를 특징으로 하는 폴리머 가솔린과 트리프로필렌(노넨) 및 테트라프로필렌(도데센)과 같은 석유화학 공급원료가 포함됩니다.
산업 운영 중에 특정 올리고머에 대한 선택성을 제어하려면 다중층 반응기 전반에 걸쳐 엄격한 온도 프로파일링이 필요합니다. 올레핀 축합 반응은 발열성이 높기 때문에 반응기 시스템은 국부적인 온도 스파이크를 억제하기 위해 층 간 저온 공급 냉각 또는 내부 냉각 튜브를 활용합니다. 고온은 촉매 표면을 빠르게 오염시키는 균열, 골격 이성질체화 및 무거운 탄소 형성을 선호합니다. 낮은 작동 온도는 선택적 이량체화 및 삼량체화를 선호하여 고급 모터 연료 혼합 및 세제 계면활성제 합성에 이상적인 깨끗하고 고도로 분지된 파라핀 및 올레핀 액체를 생성합니다.
제품분수 | 1차 피드 구성요소 | 일반적인 작동 온도 범위 | 주요 다운스트림 애플리케이션 |
폴리머 가솔린 | C3/C4 올레핀 혼합물 | 150°C ~ 220°C | 고옥탄 가솔린 혼합 성분 |
노넨(트리프로필렌) | 순수 프로필렌 스트림 | 160°C ~ 200°C | 가소제 알코올 생산(디이소노닐 프탈레이트) |
도데센(테트라프로필렌) | 순수 프로필렌 스트림 | 170°C ~ 210°C | 분지형 알킬벤젠 설폰산염 계면활성제 |
헥센 / 헵텐 | 혼합 C3 및 C2 스트림 | 140°C ~ 190°C | 화학 중간체 및 용매 생산 |
상업적 성능을 평가할 때 정유업체에서는 왜 당사의 제제가 높은 처리량 조건에서 노넨 및 도데센에 대해 높은 선택성을 유지하는지 묻습니다. 표준 촉매는 종종 표면 산 침출로 인해 액상 산도가 증가하고 제어할 수 없는 부반응, 수율 손실 및 심한 타르 형성을 초래합니다. 당사의 고체 인산 촉매는 피로인산 규소와 오르토인산의 최적화된 화학적 비율을 통합하여 매트릭스 내의 활성 산 부위를 잠그고 높은 액체 시간당 공간 속도(LHSV)에서 비선택적 중합을 제거합니다.
고체 인산 촉매 시설은 프로필렌을 사용하여 벤젠의 깨끗하고 선택성이 높은 친전자성 알킬화를 촉매하여 큐멘을 합성합니다.
큐멘(이소프로필벤젠)은 페놀과 아세톤을 생산하는 데 전 세계적으로 사용되는 필수 산업 화학 전구체입니다. 쿠멘의 합성에는 전용 고체 인산 촉매층 위에서 벤젠과 프로필렌을 반응시키는 과정이 포함됩니다 . 이 공정은 벤젠 반응물을 주로 액상으로 유지하도록 설계된 적당한 온도 및 압력 조건에서 작동하여 활성 촉매 부위에서 무거운 반응 중간체를 세척하고 층 수명을 연장합니다.
큐멘 수율을 최대화하고 폴리알킬화(디이소프로필벤젠 및 트리이소프로필벤젠의 형성)를 방지하기 위해 산업 시설에서는 벤젠을 프로필렌에 비해 상당한 몰 과량으로 공급하며 일반적으로 벤젠 대 프로필렌 몰비를 4:1에서 8:1 사이로 유지합니다. 고정층 고체 인산 촉매는 선택적 모노 알킬화를 촉진하는 동시에 매우 낮은 수준의 부틸벤젠 및 올리고머 불순물을 생성하여 다운스트림 페놀 증류 장치를 오염시킬 수 있습니다. 고체 산성 매체의 견고성은 복잡한 단계 간 벤젠 회수 시스템 없이도 긴 생산 주기를 보장합니다.
고체 인산 촉매의 작동 수명은 엄격한 물 분압 평형 유지, 안정적인 온도 제어 및 공급물 정화에 달려 있습니다.
고체 인산 촉매층 의 작동 수명 은 작동 매개변수와 공급물 순도에 따라 6개월에서 2년 이상까지 다양합니다. 촉매 비활성화의 주요 동인은 활성 산 종의 구조적 변형입니다. 적절한 수화 없이 상승된 온도에서 활성 오르토인산 및 피로인산은 비활성 메타인산 및 고체 인산규소 상으로 탈수되어 촉매 활성이 급격히 떨어지고 펠렛의 기계적 연화가 발생합니다.
반대로, 탄화수소 공급물에 있는 과도한 수분은 인산규소 매트릭스를 가수분해하여 활성 유리산이 촉매층 밖으로 침출되게 합니다. 산성 침출은 심각한 하류 장비 부식, 열교환기 오염, 촉매 펠렛의 물리적 구조적 붕괴로 이어져 심각한 채널 형성과 높은 압력 강하를 초래합니다. 정련소에서는 오르토인산, 피로인산 및 수증기 사이의 정확한 화학적 평형을 유지하기 위해 정확한 양의 증기 또는 물(일반적으로 총 공급물 질량을 기준으로 250~500ppm)을 반응기 공급 흐름에 지속적으로 주입합니다.
운영 요소 | 최적이 아닌 조건 | 촉매에 대한 기술적 영향 | 시정관리 전략 |
사료 수분 함량 | 너무 낮음(<100ppm H2O) | 비활성 메타인산으로의 산 탈수; 콜라 축적 | 작동 증기압에 맞게 제어된 증기/물 주입 |
사료 수분 함량 | 너무 높음(>1000ppm H2O) | 매트릭스 가수분해, 산 침출, 펠렛 연화, 다운스트림 부식 | 온라인 사료 분리기 및 연속 수분 분석기 설치 |
원자로 작동 온도 | 과도함(>240°C) | 가속화된 탄소 오염, 기공 막힘, 골격 재배열 | 베드 간 액체 급랭 속도를 높이고 베드 프로필을 모니터링합니다. |
사료 오염물질 | 질소 염기 / 디엔 | 돌이킬 수 없는 독을 중화하는 산성 부위; 빠른 잇몸 형성 | 업스트림 공급물 세척, 점토 처리 및 디올레핀 수소화 |
유지 관리 참고 사항: 수화 평형 관리 : 반응기 입구 온도 또는 시스템 압력이 변경될 때마다 항상 물 주입 속도를 동적으로 조정합니다. 필요한 물 부분압은 층 온도에 따라 비선형적으로 변합니다. 열 램프 동안 물 주입을 늘리지 못하면 급속하고 돌이킬 수 없는 촉매 탈수, 기계적 저하 및 층 진흙이 발생합니다.
고체 인산 촉매 기술은 액체 산 시스템에 비해 뛰어난 환경 안전성, 자본 지출 감소 및 단순화된 운영 작업 흐름을 제공합니다.
역사적으로 산업용 알킬화 및 올리고머화는 액체 산 촉매, 주로 진한 황산(H2SO4) 및 불화수소산(HF)에 의존했습니다. 액체 산은 높은 체적 활동을 가지고 있지만 심각한 환경 위험, 직원에 대한 극심한 안전 위험 및 심각한 장비 부식 속도를 초래합니다. 액체 HF 알킬화 장치에는 격리 실패 시 독성 증기운이 형성될 가능성이 있으므로 광범위한 격리 구역, 산성 완화 스프레이 및 위험 물질 프로토콜이 필요합니다.
최신 고체 인산 촉매 로 전환하면 부식성 액체 산 취급과 관련된 위험이 완전히 제거됩니다. 고체산 시스템은 표준 고정층 탄소강 또는 저합금강 반응기에서 작동하여 야금에 대한 자본 지출을 대폭 줄이고 복잡한 산 재접촉기, 산 침전 탱크 및 중화 폐기물 처리 공장의 필요성을 제거합니다. 고체 촉매제는 작동 수명 내내 압력 용기 내부에 안전하게 유지되어 처리 기간 동안 유지 관리를 단순화하고 장기적인 운영 비용을 낮춥니다.
정제 엔지니어들은 당사의 고활성 고체 인산 촉매를 선택합니다 . 왜냐하면 이 촉매가 액체 시스템의 올레핀 전환 수준과 일치하는 동시에 높은 처리량 조건에서 뛰어난 기계적 강도를 제공하기 때문입니다. 유럽 및 북미 정유업체는 단위 운영 마진을 손상시키지 않으면서 엄격한 기업 안전 표준 및 지역 환경 규정을 충족하기 위해 이 고체산 솔루션을 우선시합니다.
고체 인산 촉매 작동에는 반응기 베드 전체에서 활성 산 평형을 유지하기 위해 열 제어 루프와 급수 계량 시스템의 정밀한 통합이 필요합니다.
고체 인산 촉매 로 최대 실행 길이를 달성하려면 모든 반응기 구역에서 열역학적 및 기계적 변수를 관리해야 합니다. 활성상은 유리 인산, 인산규소 지지체 및 수증기 사이의 섬세한 평형 상태에 존재하기 때문에 국부적인 온도 변화로 인해 평형이 탈수 또는 수화 방향으로 이동합니다. 상업용 다중층 반응기는 열 폭주가 발생하기 전에 온도 스파이크를 감지하기 위해 층 전체에 방사형 및 축방향으로 분산된 다중 지점 열전대 어셈블리를 통합합니다.
시동 중에 작업자는 탄화수소 공급물을 도입하기 전에 건조하고 불활성인 질소 가스를 사용하여 촉매층을 예열합니다. 층이 초기 반응 온도에 도달하면 물 주입 펌프가 즉시 가동되어 활성 산 부위를 반응성 올레핀에 노출시키기 전에 목표 물 분압을 설정합니다. 건식 공급물은 촉매 구조에서 구성수를 흡수하여 빠른 활성 손실과 코크스 침전을 유발합니다. 반대로, 차가운 촉매층에 물을 도입하면 액체 응축이 발생하여 활성 산 세척, 심한 층 압축 및 급격한 차압 형성이 발생합니다.
공장의 운영 수익성을 보호하고 높은 올레핀 변환 효율성을 보장하려면 다음 고정층 턴어라운드를 위해 당사의 고급 당사의 전문 기술 지원 팀은 맞춤형 수화 모델링, 맞춤형 로딩 전략 및 운영 모니터링을 제공하여 정유소가 긴 주기 길이, 낮은 압력 강하 성능 및 안정적인 제품 수율을 달성할 수 있도록 돕습니다. 고체 인산 촉매를 지정하십시오.
